流量測量節流裝置
標準噴嘴適用口徑50~500mm，β為0.2~0.8。
長頸噴嘴適用口徑50~ 630mm，β為0.2 ~0.8。
機械加工文丘里管口徑50 ~ 250mm，β 為0.2~ 0.75。
粗焊鐵板文丘里管~200- 1200mm，β為0.2~ 0.7。 粗鑄文丘里管口徑100~ 800mm，β 為0.2 ~ 0.75。
文丘里噴嘴口徑65~ 500mm，β 為0.316~ 0.775。
1/4圓孔板口徑≤500mm，β為0.245~ 0.6。
錐形人口孔板口徑≤500mm，β 為0.1 -0.316。
雙重孔板口徑40~ 100mm，β為0.2 ~ 0.75。
小孔板口徑< 50mm，β為0.2~ 0.75。
內藏小孔板口徑< 50mm，β為0.2~ 0.75。
高壓透鏡孔板口徑≤250mm，β為0.2~0.75。
寬邊孔板口徑50 ~ 400mm，β為0.2 ~ 0.75。
圓缺口孔板口徑50 ~ 2000mm，β 為0.1 ~ 0.8。
偏心孔板口經100~ 1000mm，β為0.46 ~ 0.84。
端頭孔板(噴嘴)口徑100~ 1000mm，D為0.46 ~ 0.84。
產品描述
[[[[[[產品參數, 參數]]]]]]
節流式流量計是差壓式流量計，是目前工業生產中用來測量流體流量最悠久的流量裝置。種類繁多，技術成熟，應用廣泛。
產品特點
結構簡單，安裝方便，工作可靠，成本低廉，又有一定的準確度，能滿足工業生產要求。
有悠久的歷史，有豐富的、可靠的實驗數據，設計加工已經標準化，其中標準節流裝置(孔板、噴嘴與文丘里)國際標準NIS05167，并且已經多次修訂，只要按照標準設計加工節流件,不需要實流標定，便知不確定度范圍。
標準孔板適用口徑50~3000mm，β為0.2~0.75。
標準噴嘴適用口徑50~500mm，β為0.2~0.8。
長頸噴嘴適用口徑50~ 630mm，β為0.2 ~0.8。
機械加工文丘里管口徑50 ~ 250mm，β 為0.2~ 0.75。
粗焊鐵板文丘里管~200- 1200mm，β為0.2~ 0.7。
粗鑄文丘里管口徑100~ 800mm，β 為0.2 ~ 0.75。
文丘里噴嘴口徑65~ 500mm，β 為0.316~ 0.775。
1/4圓孔板口徑≤500mm，β為0.245~ 0.6。
錐形人口孔板口徑≤500mm，β 為0.1 -0.316。

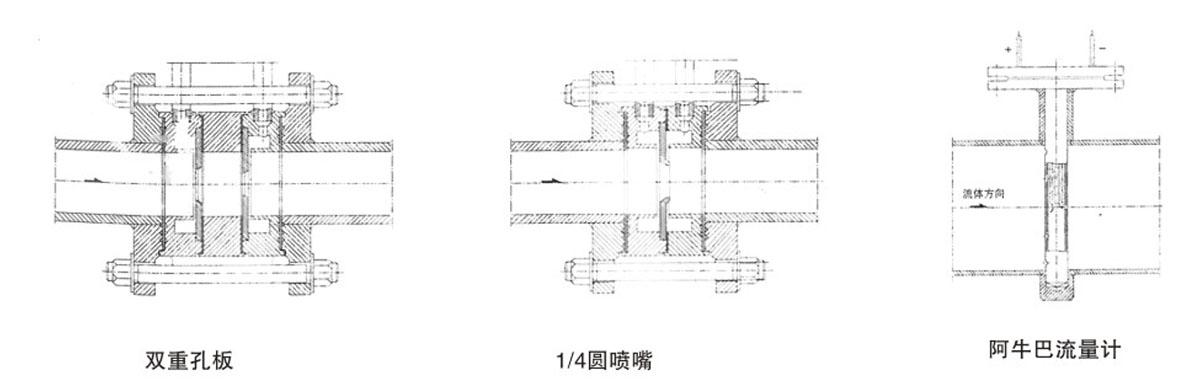

雙重孔板口徑40~ 100mm，β為0.2 ~ 0.75。
小孔板口徑< 50mm，β為0.2~ 0.75。
內藏小孔板口徑< 50mm，β為0.2~ 0.75。
高壓透鏡孔板口徑≤250mm，β為0.2~0.75。
寬邊孔板口徑50 ~ 400mm，β為0.2 ~ 0.75。
圓缺口孔板口徑50 ~ 2000mm，β 為0.1 ~ 0.8。
偏心孔板口經100~ 1000mm，β為0.46 ~ 0.84。
端頭孔板(噴嘴)口徑100~ 1000mm，D為0.46 ~ 0.84。
以上節流裝置壓力范圍0~42MPa，溫度由材質決定。

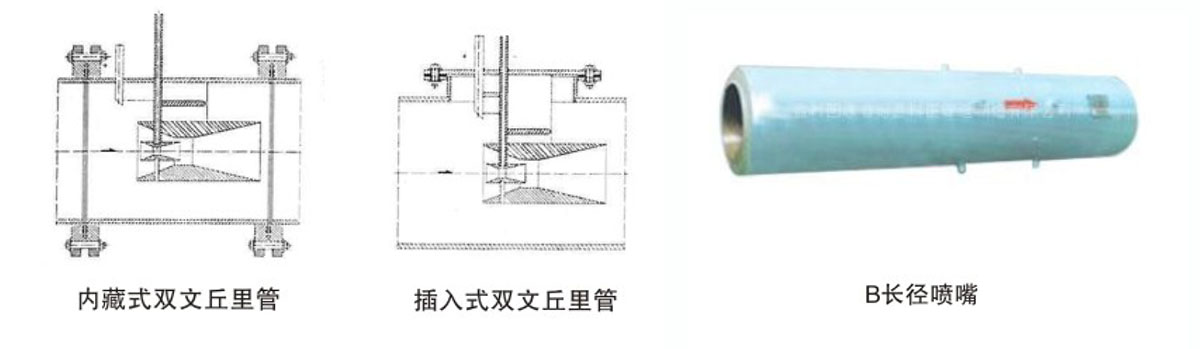

內藏雙文丘里管，圓形截面管道公稱通徑:DN=300mm~
6000，矩形截面管道寬x高: W x H(mm)=300 x 300~6000x6000以及寬、高不等的矩形管道其它公稱直徑DN相同的幾何形面管道公稱壓力: PN≤2. 5MPa工作溫度材質決定，差壓值: (0~ 100)KPa,重復測量誤差(穩定度) : ±10Pa。

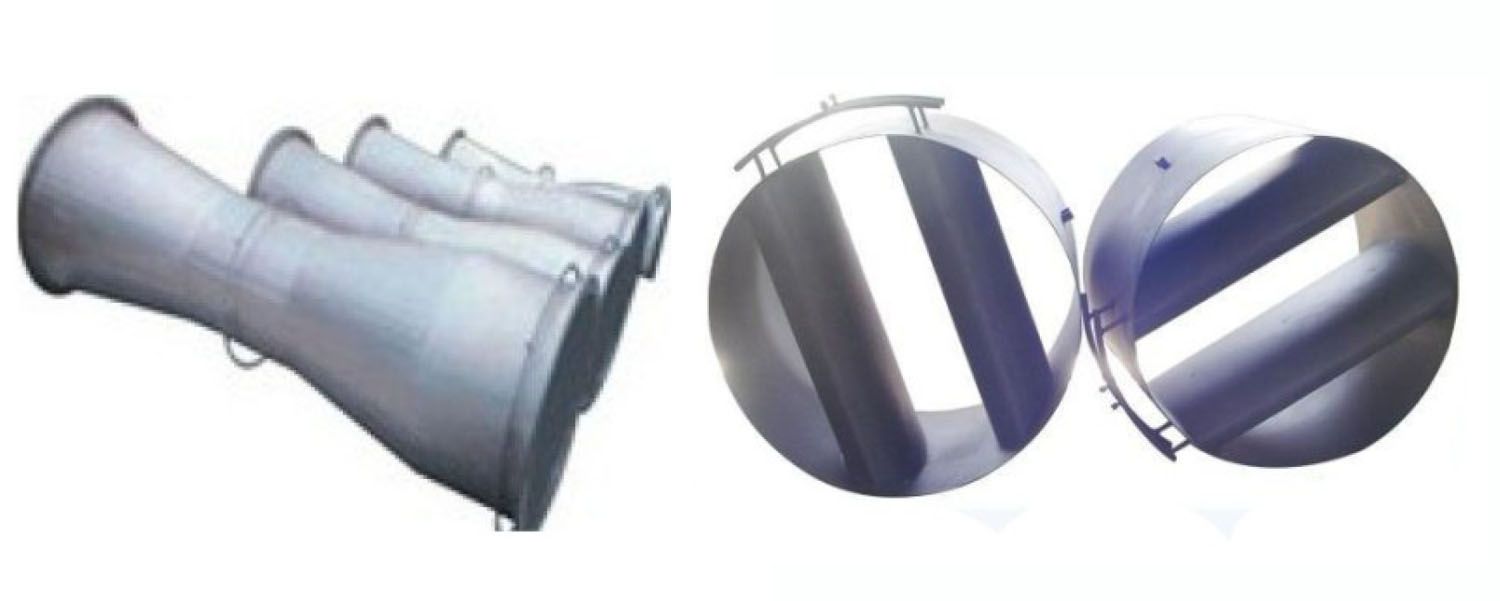

機翼測風裝置特別適合測量大口徑風流量，測量穩定，靈敏
度高，壓損低，精度高。
測風裝置設計反吹接口與放灰裝置，有利產品維護，增加產品可靠性。
先進與完善的加工檢測技術，極大提高產品精度與穩定性。
成熟的節流件與先進的電子技術融合，產生智能一體化流量測量裝置，具有現場流量顯示，多重信號輸出(4-20mA、脈沖、帶Hart協議)。
低功耗電路設計，減少能源消耗，增加系統穩定性與可靠性。
一體化系統具有電池供電與外24VDC選擇，方便安裝使用。
